Общетехнические (радиальные)

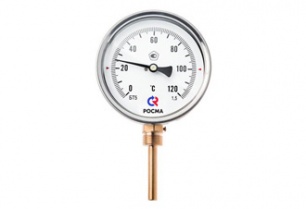

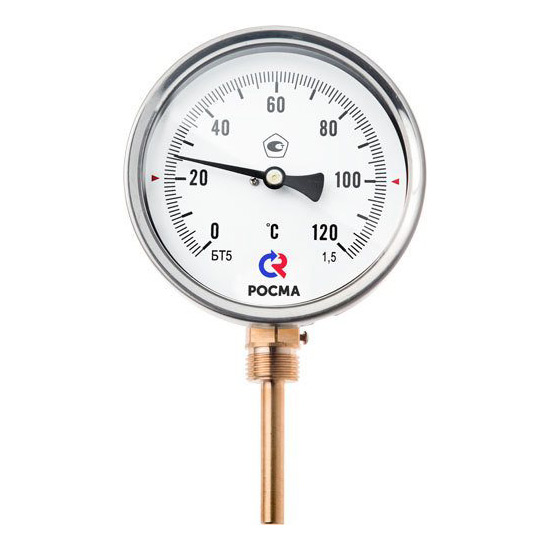

Тип БТ, серия 211. Термометр радиальный биметаллический предназначен для измерения температуры жидкостей, пара и газов в отопительных и санитарных установках, в системах кондиционирования и вентиляции. Принцип действия термометров БТ основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. Биметаллическая пружина изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один конец пружины закреплен внутри штока, а к другому присоединяется ось стрелки.
Корпус термометра изготавливается из коррозионностойкой стали, шток — из нержавеющей стали.
Область применения: системы кондиционирования, теплоснабжение, водоснабжение.
- Производитель Росма
- Диаметр корпуса 63, 100 мм
- Класс точности Ø63: 2,5
Ø100: 1,5 - Рабочая температура Окружающая среда: −10…+60 °C
- Корпус IP43, коррозионностойкая сталь 12Х15Г9НД
- Кольцо Коррозионностойкая сталь 12Х15Г9НД, байонетное
- Чувствительный элемент Биметаллическая спираль
- Циферблат Алюминий, шкала черная на белом фоне
- Стекло Минеральное
- Присоединение Радиальное
- Резьба присоединения на гильзе — G½ или M20×1,5
- Межповерочный интервал 3 года — при диапазоне измерений +20…+100 °С, +20…+140 °С; 2 года — для всех остальных диапазонов
- Техническая документация ТУ 4211-001-4719015564-2008
- Рабочее давление 10 МПа (латунная гильза с длинной погружной части до 100 мм)
2,5 МПа (латунная гильза с длиной погружной части более 100 мм)
25 МПа (гильза из нержавеющей стали 08Х18Н10) - Диапазоны показаний температур
−30…+70 °С*
−40…+60 °С**
0…+60 °С
0…+100 °С
0…+120 °С
0…+160 °С
0…+200 °С
0…+250 °С
0…+300 °С
0…+350 °С
0…+450 °С
* — только для Ø100
** — только для Ø63 - Длина погружной части, мм 46; 64 (кроме t°=0…+60 °C);
100; 150 (для Ø63 только до 250 °C);
200, 250 и 300 (только для Ø100) - Шток Нержавеющая сталь 08Х18Н10
- Регулировка На штоке
При измерении температуры агрессивных сред рекомендуется комплектовать термометр гильзой из нержавеющей стали.
