Манометры аммиачные коррозионностойкие

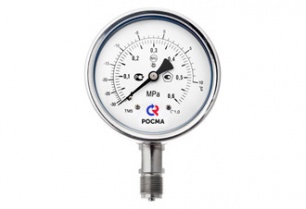

Тип ТМ (ТМВ) — NH3, серия 21. Манометр аммиачный — это промышленный манометр полностью из нержавеющей стали. Применяется для измерения давления агрессивных жидких и газообразных, не вязких и не кристаллизующихся измеряемых сред с температурой до 200 °C. Может использоваться в условиях агрессивной окружающей среды, повышенной вибрации и при измерении переменного давления.
При измерении давления с высокими динамическими нагрузками, прибор необходимо заполнить глицерином или силиконом.
Аммиачные манометры и мановакуумметры с дополнительной температурной шкалой предназначены для измерения избыточного и вакуумметрического давления жидкого, газообразного и водного раствора аммиака.
Аммиачные манометры без дополнительной температурной шкалы имеют диапазоны показаний как у манометров 21 серии (коррозионностойких виброустойчивых) и отметку на циферблате «NH3».
Область применения: горнодобывающая промышленность, нефтехимическая промышленность, энергетика, машиностроение.
- Производитель Росма
- Диаметр корпуса 100, 150 мм
- Класс точности 1
- Диапазон показаний давлений ТМ: 0…0,6 МПа (−30…+10 °C); 0…1 МПа (−30…+25 °C); 0…4 МПа (−30…+70 °C)
ТМВ: −0,1…0,5 МПа (−70…+5 °C); −0,1…0,9 МПа (−70…+20 °C); −0,1…1,5 МПа (−70…+40 °C); −0,1…2,4 МПа (−70…+55 °C) - Рабочие диапазоны Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: 110% шкалы - Рабочая температура Окружающая среда:
−60…+60 °C (силикон АК-50, ПМС-50)
−60…+60 °C (без заполнения)
Измеряемая среда:
до +200 °C (без заполнения)
до +100 °C (с заполнением) - Корпус IP65, нержавеющая сталь 08Х17Н13М2
- Кольцо Нержавеющая сталь 08Х17Н13М2, байонетное
- Чувствительный элемент Нержавеющая сталь 08Х17Н13М2
- Трибко-секторный механизм Нержавеющая сталь 08Х17Н13М2
- Циферблат Алюминий, шкала черная на белом фоне
- Стекло Органическое
- Штуцер Нержавеющая сталь 08Х17Н13М2
- Присоединение Радиальное или эксцентрическое
- Резьба присоединения G½ или M20×1,5
- Межповерочный интервал 2 года
- Техническая документация ТУ 4212-001-4719015564-2008
ГОСТ 2405-88 - Стрелка Опционально: с корректором нуля
