Манометры для измерения низких давлений газов

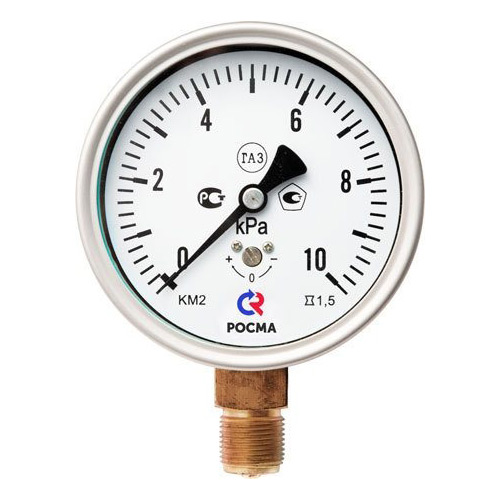

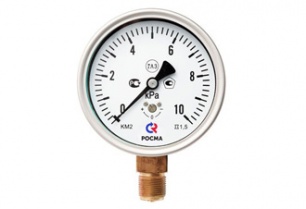

Тип КМ (КМВ). Напоромер (манометр КМ или манометр низкого давления) применяется для измерения давления сухих, газообразных сред, неагрессивных к медным сплавам.
Принцип действия газовых манометров низкого давления КМ основан на зависимости деформации чувствительного элемента от измеряемого давления. В качестве чувствительного элемента используется мембранная коробка. Под воздействием измеряемого давления центр мембранной коробки перемещается и с помощью специального передаточного механизма вращает стрелку манометра.
Область применения напоромеров: газораспределение, котельное оборудование, медицинское оборудование, лабораторное оборудование, обеспечение контроля окружающей среды, охраны здоровья, при проведении геодезических работ.
- Производитель Росма
- Диаметр корпуса 63, 100 мм
- Класс точности Ø63: 2,5
Ø100: 1,5 - Диапазон показаний давлений KМ: 0…2,5* / 4* / 6 / 10 / 16 / 25 / 40 / 60 кПа
KМВ: −1…+1,5* / −1…+3* кПа; −0,8…+0,8** / −1,25…+1,25** / −5…+5** / −8…+8** / −12,5…+12,5** кПа
* — только для Ø100
** — под заказ
Также под заказ изготавливаются манометры Ø100 со шкалой в мбар. - Рабочие диапазоны Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: не должна превышать 100% шкалы во избежание выхода прибора из строя. - Рабочая температура Окружающая среда: −30…+60 °C
Измеряемая среда: до +100 °C - Корпус Ø100: IP40 или IP54*, нержавеющая сталь 08Х18Н10; Ø100*: IP54 или IP65, нержавеющая сталь 08Х17Н13М2; Ø63: IP40, сталь 10, цвет черный.
- Кольцо Ø100 — Байонетное, нержавеющая сталь 08Х18Н10 Нержавеющая сталь 08Х17Н13М2 (КМ-22)*
- Чувствительный элемент Металлическая мембранная коробка — медный сплав, нержавеющая сталь 08Х17Н13М2 (КМ-22)*
- Трибко-секторный механизм Медный сплав Нержавеющая сталь 08Х17Н13М2 (КМ-22)*
- Циферблат Алюминий, шкала черная на белом фоне
- Стекло Ø100: минеральное; Ø63: органическое.
- Штуцер Медный сплав. Нержавеющая сталь 08Х17Н13М2 (КМ-22)* (* — под заказ)
- Присоединение Ø100: Радиальное
Ø63: Радиальное или осевое (под заказ) - Резьба присоединения Ø100: G½ или M20×1,5
Ø63: M12×1,5 - Межповерочный интервал 1 год
- Техническая документация ТУ 4212-002-4719015564-2008
ГОСТ 2405-88
