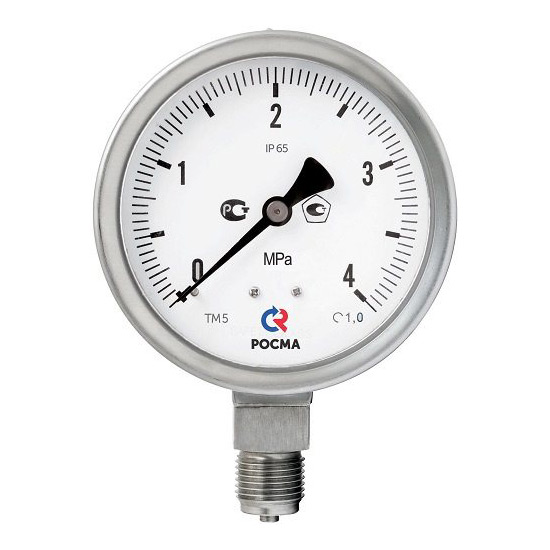

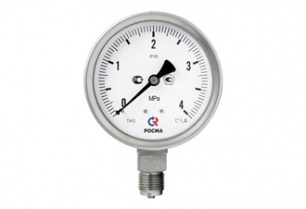

Манометры коррозионностойкие виброустойчивые, безопасное исполнение
Тип ТМ (ТВ, ТМВ), серия 21, Б. Манометр коррозионностойкий выполнен полностью из нержавеющей стали. Применяется для измерения давления агрессивных жидких и газообразных, не вязких и не кристаллизующихся измеряемых сред с температурой до 200 °C.
Данные промышленные манометры могут использоваться в условиях агрессивной окружающей среды, повышенной вибрации и при измерении переменного давления. Повышенная устойчивость к воздействию окружающей среды — степень защиты приборов IP65.
Может использоваться в сборе с разделителем сред.
При измерении давления с высокими динамическими нагрузками, прибор необходимо заполнить глицерином или силиконом.
Область применения: для предприятий с повышенными требованиями к безопасности.
- Производитель Росма
- Диаметр корпуса 100, 150 мм
- Класс точности 1,0
- Диапазон показаний давлений ТМ: 0…0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 МПа
ТВ: −0,1…0 МПа
ТМВ: −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа - Рабочие диапазоны Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: 110% шкалы - Рабочая температура Окружающая среда:
−20…+60 °C (глицерин ПК-94)
−60…+60 °C (силикон АК-50, ПМС-50)
−60…+60 °C (без заполнения)
Измеряемая среда:
−30…+200 °C (без заполнения)
−30…+100 °C (с заполнением) - Корпус Сплошная перегородка, вышибная задняя стенка, IP65, нержавеющая сталь 08Х17Н13М2
- Кольцо Байонетное, нержавеющая сталь 08Х17Н13М2
- Чувствительный элемент Нержавеющая сталь 08Х17Н13М2
- Трибко-секторный механизм Нержавеющая сталь 08Х17Н13М2
- Циферблат Алюминий, шкала черная на белом фоне
- Стекло Минеральное многослойное безопасное
- Штуцер Нержавеющая сталь 08Х17Н13М2
- Присоединение Радиальное
- Резьба присоединения G½, M20×1,5
- Межповерочный интервал 2 года
- Техническая документация ТУ 4212-001-4719015564-2008
ГОСТ 2405-88 - Стрелка Опционально: с корректором нуля
