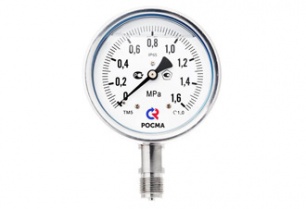

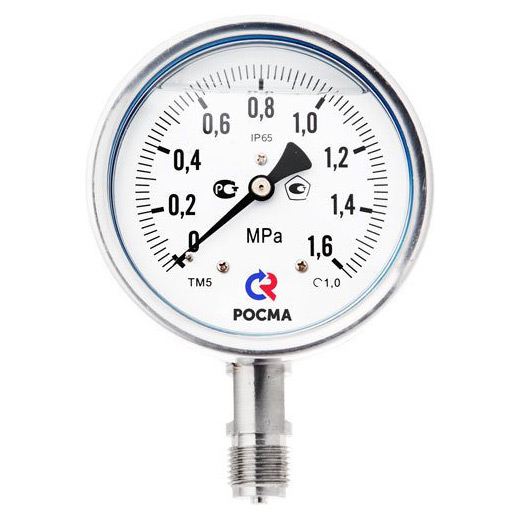

Манометры промышленные коррозионностойкие виброустойчивые
Тип ТМ (ТВ, ТМВ), серия 21. Манометр коррозионностойкий выполнен полностью из нержавеющей стали. Применяется для измерения давления агрессивных жидких и газообразных, не вязких и не кристаллизующихся измеряемых сред с температурой до 200 °C.
Эти промышленные манометры могут использоваться в условиях агрессивной окружающей среды, повышенной вибрации и при измерении переменного давления. Повышенная устойчивость к воздействию окружающей среды — степень защиты приборов IP65.
Может использоваться в сборе с разделителем сред.
При измерении давления с высокими динамическими нагрузками, прибор необходимо заполнить глицерином или силиконом.
Область применения: теплоснабжение, водоснабжение, горнодобывающая промышленность, нефтехимическая промышленность, энергетика, машиностроение.
- Производитель Росма
- Диаметр корпуса ТМ: 40, 50, 63, 100, 150 мм; ТВ, ТМВ: 63, 100, 150 мм.
- Класс точности Ø100, 150: 1
Ø63: 1,5
Ø40, 50: 2,5 - Диапазон показаний давлений ТМ (Ø40, 50): 0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 МПа
ТМ (Ø63, 100, 150): 0…0,06* / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100** МПа
ТВ***: −0,1…0 МПа
ТМВ***: −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа
* — только для радиальных Ø100, 150 мм
** — только для Ø100, 150 мм
*** — кроме Ø40, 50 мм - Рабочие диапазоны Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: 110% шкалы - Рабочая температура Окружающая среда:
−20…+60 °C (глицерин ПК-94)
−60…+60 °C (силикон АК-50, ПМС-50)
−60…+60 °C (без заполнения)
Измеряемая среда:
−30…+200 °C (без заполнения)
−30…+100 °C (с заполнением) - Корпус IP65, нержавеющая сталь 08Х17Н13М2
- Кольцо Нержавеющая сталь 08Х17Н13М2: Ø100, 150 — байонетное; Ø40, 50, 63 — завальцованное
- Чувствительный элемент Нержавеющая сталь 08Х17Н13М2
- Трибко-секторный механизм Нержавеющая сталь 08Х17Н13М2
- Циферблат Алюминий, шкала черная на белом фоне
- Стекло Органическое. Опционально: минеральное многослойное безопасное (Ø 100, 150)
- Штуцер Нержавеющая сталь 08Х17Н13М2
- Присоединение Радиальное — Ø все;
Осевое — Ø40, 50, 63;
Эксцентрическое — Ø100, 150 - Резьба присоединения Ø100, 150: G½, M20×1,5
Ø63: G¼, M12×1,5
Ø50: G¼
Ø40: G⅛
Под заказ другие резьбы. - Межповерочный интервал 2 года
- Техническая документация ТУ 4212-001-4719015564-2008
ГОСТ 2405-88 - Стрелка Опционально: с корректором нуля (Ø 100, 150)
