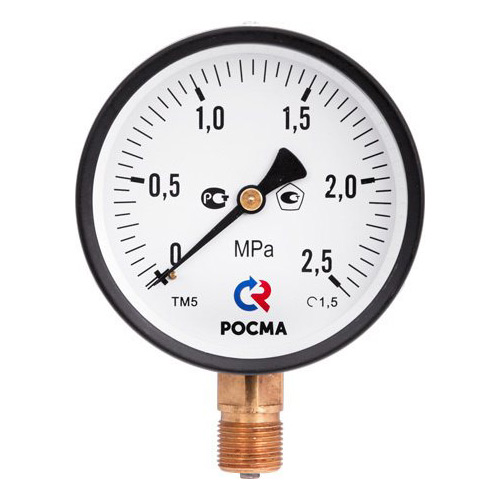

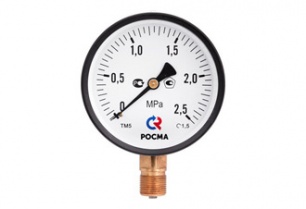

Манометры стандартного исполнения
Тип ТМ (ТВ, ТМВ), серия 10. Манометр стандартный используется для измерения избыточного, вакууметрического давления неагресcивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред с температурой до 150 °C. Корпус манометров в стандартном исполнении выполнен из стали, механизм — из латунного сплава. Принцип действия манометров основан на зависимости деформации чувствительного элемента от измеряемого давления. В качестве чувствительного элемента используется трубка Бурдона. Под воздействием измеряемого давления свободный конец трубки перемещается и с помощью специального механизма вращает стрелку манометра.
Область применения: все отрасли промышленности, включая теплоснабжение, водоснабжение, вентиляция, машиностроение.
- Производитель Росма
- Диаметр корпуса 40, 50, 63, 100, 150 мм
- Класс точности Ø100, 150: 1,5;
Ø63: 2,5;
Ø40, 50: 2,5 - Диапазон показаний давлений ТМ: 0…0,06* / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60** / 100*** МПа
ТВ****: −0,1…0 МПа
ТМВ****: −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа
* — только для радиальных Ø100 и Ø150
** — кроме Ø40, 50
*** — кроме Ø40, 50, 63, эксцентрическое Ø150
**** — кроме Ø50, осевые Ø100 под заказ - Рабочие диапазоны Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: 110% шкалы - Рабочая температура Окружающая среда: −60…+60 °C
Измеряемая среда: до +150 °C - Корпус IP40, сталь 10, цвет черный
- Кольцо Сталь 10, цвет черный
- Чувствительный элемент Медный сплав (100 МПа — сталь 38ХМ)
- Трибко-секторный механизм Медный сплав
- Циферблат Алюминий, шкала черная на белом фоне
- Стекло Минеральное
- Штуцер Медный сплав (100 МПа — сталь 30 с никелевым покрытием)
- Присоединение Радиальное или осевое (Ø150; 100 МПа — только радиальное)
Эксцентрическое - Ø150 (под заказ) - Резьба присоединения Ø100, 150: G½, M20×1,5
Ø50, 63:G¼, M12×1,5
Ø40: G⅛, M10×1
* — под заказ другие резьбы - Межповерочный интервал 2 года
- Техническая документация ТУ 4212-001-4719015564-2008
ГОСТ 2405-88
