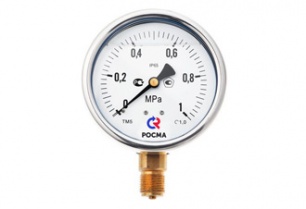

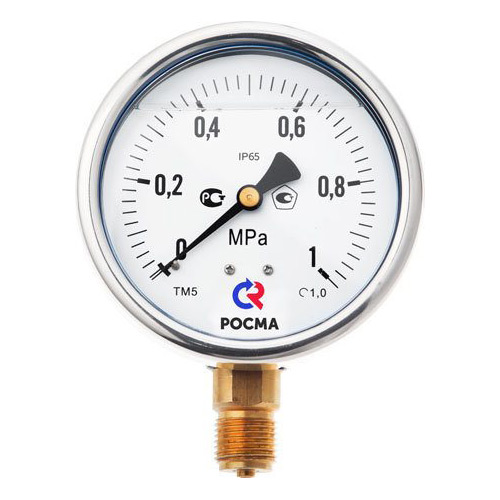

Манометры виброустойчивые
Тип ТМ (ТВ, ТМВ), серия 20. Промышленный виброустойчивый манометр выполнен в корпусе из нержавеющей стали. Применяется для измерения давления неагрессивных жидких и газообразных, не вязких и не кристаллизующихся измеряемых сред с температурой до 150 °C. Этот тип манометра может использоваться в условиях повышенной вибрации и при измерении переменного давления.
Повышенная устойчивость к воздействию окружающей среды — степень защиты приборы IP65.
Манометр с глицерином может эксплуатироваться при температуре окружающей среды до −20 °C, а при наполнении силиконом — до −60 °C.
Область применения: теплоснабжение, водоснабжение, горнодобывающая промышленность, энергетика, машиностроение.
- Производитель Росма
- Диаметр корпуса 50*, 63, 100, 150 мм
- Класс точности Ø100, 150: 1
Ø63: 1,5
Ø50*: 2,5 - Диапазон показаний давлений ТМ: 0...0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100** МПа
ТВ***: −0,1…0 МПа
ТМВ***: −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа
** — только для Ø63
*** — кроме Ø50 - Рабочие диапазоны Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: 110% шкалы - Рабочая температура Окружающая среда:
−20…+60 °C (глицерин ПК-94)
−60…+60 °C (силикон АК-50, ПМС-50)
−60…+60 °C (без заполнения)
Измеряемая среда:
до +150 °C (без заполнения)
до +100 °C (с заполнением) - Корпус IP65, нержавеющая сталь 08Х18Н10
- Кольцо Нержавеющая сталь 08Х18Н10: Ø100, 150 — байонетное; Ø50*, 63 — завальцованное.
- Чувствительный элемент Медный сплав
- Трибко-секторный механизм Медный сплав
- Циферблат Алюминий, шкала черная на белом фоне
- Стекло Органическое. Опционально: минеральное многослойное безопасное (Ø 100, 150)
- Штуцер Медный сплав
- Присоединение Радиальное — Ø все;
Осевое — Ø50*, 63, 100;
Эксцентрическое — Ø100 - Резьба присоединения Ø100, 150: G½, M20×1,5
Ø63: G¼, M12×1,5
Ø50*: G¼
* — под заказ - Межповерочный интервал 2 года
- Техническая документация ТУ 4212-001-4719015564-2008
ГОСТ 2405-88 - Стрелка Опционально: с корректором нуля (Ø 100, 150)
