Коррозионностойкие (универсальные)

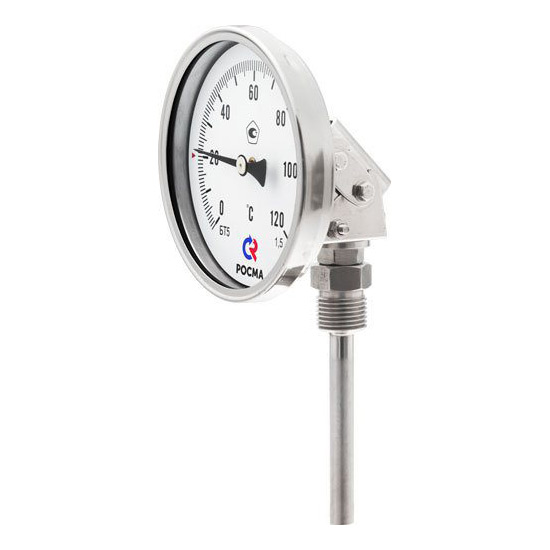

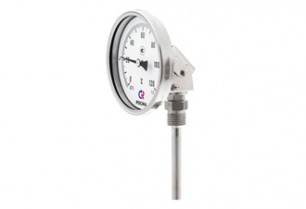

Тип БТ, серия 220. Коррозионностойкий термометр с универсальным (поворотно-откидным корпусом) присоединением предназначен для измерения температуры агрессивных жидкостей и газов. Принцип действия термометров БТ основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. Биметаллическая пружина изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один конец пружины закреплен внутри штока, а к другому присоединяется ось стрелки.

Корпус и шток коррозионностойкого термометра изготовлены из нержавеющей стали. Возможна комплектация термометра гильзой из нержавеющей стали.

Область применения: химическая промышленность, нефтехимическая промышленность, машиностроение.

  • Производитель Росма
  • Диаметр корпуса 80, 100 мм
  • Класс точности 1,5 (1,0 - под заказ)
  • Рабочая температура Окружающая среда:
    −40…+60 °C (длина погружной части 64 мм)
    −60…+60 °C (длина погружной части 100 мм и более)
  • Корпус IP54 (IP65 под заказ), нержавеющая сталь 08Х18Н10, угол поворота до 90°
  • Кольцо Нержавеющая сталь 08Х18Н10, байонетное
  • Чувствительный элемент Биметаллическая спираль
  • Циферблат Алюминий, шкала черная на белом фоне
  • Стекло Минеральное
  • Присоединение Осевое присоединение поворотного механизма
  • Резьба присоединения на штоке — G½ (под заказ М20х1,5)
  • Межповерочный интервал 3 года — при диапазоне измерений +20…+100 °С, +20…+140 °С; 2 года — для всех остальных диапазонов
  • Техническая документация ТУ 4211-001-4719015564-2008
  • Рабочее давление на штоке: 10 МПа
    на гильзе из нержавеющей стали: 25 МПа (под заказ)
  • Диапазоны показаний температур −30…+50 °С    0…+60 °С    0…+100 °С
    0…+120 °С    0…+160 °С    0…+250 °С
    0…+300 °С    0…+350 °С    0…+450 °С
  • Длина погружной части, мм 64, 100, 150, 200, 250, 300* мм (под заказ возможно изготовление погружной части длиной до 1600 мм)*
    * — кроме диаметра 80 мм
  • Шток Нержавеющая сталь 08Х18Н10
  • Регулировка На корпусе с тыльной стороны

Комплектность
Без гильзы (возможна комплектация термометра гильзой из нержавеющей стали 08Х18Н10)
