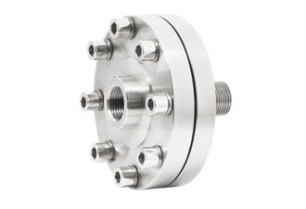

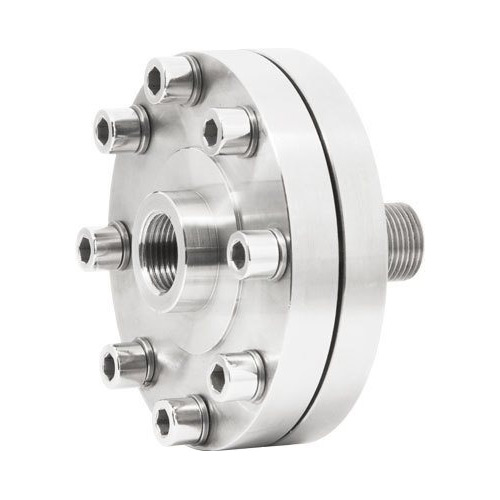

Со штуцерным присоединением
Тип РМ. Мембранные разделители сред предназначены для защиты приборов от контакта с агрессивными, несущими взвешенные частицы измеряемыми средами путем передачи давления к средству измерения через разделительную мембрану и нейтральную жидкость.
При поставке разделителя в сборе с маномет¬ром, заполнение осуществляется вакуумной установкой.
- Производитель Росма
- Рабочие диапазоны −50…+200 °C
−50…+100 °C (с гидрозаполнением) - Корпус Нержавеющая сталь 08Х17Н13М2
- Резьба присоединения к средству измерения — внутренняя M20×1,5
к процессу — наружная М20×1,5 или G½ - Техническая документация ТУ 4212-004-4719015564-2013
Диапазон рабочих давлений, МПа
|
Низкие |
ТМ |
0…0,1 / 0,16 / 0,25 / 0,4 |
|
ТВ |
−0,1…0 |
|
|
ТМВ |
−0,1…0,15 / 0,3 |
|
|
РПД-И |
0...0,1 / 0,4 |
|
|
Средние |
ТМ |
0…0,6 / 1 / 1,6 / 2,5 |
|
ТМВ |
−0,1…0,5 / 0,9 / 1,5 / 2,4 |
|
|
РПД-И |
0…0,6 / 1 / 1,6 / 2,5 |
|
|
Высокие |
ТМ |
0…4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 |
|
РПД-И |
0…4 / 6 / 10 / 16 / 25 / 40 |
Нижний фланец
Нержавеющая сталь 08Х17Н13М2
Верхний фланец
Нержавеющая сталь 08Х17Н13М2
Мембрана
Нержавеющая сталь 08Х17Н13М2 (дополнительное фторопластовое покрытие под заказ)
Диаметр проходного отверстия
10 мм
Разделительная жидкость
ПМС–20 (ГОСТ13032–77)
По заказу возможно заполнение другой разделительной жидкостью
Объем, вытесняемый под действием максимального давления
2,5 см³
Заливное отверстие
Низкие давления (РМ-Н11) — есть
Средние (РМ-С10, РМ-С10м) давления — нет
Высокие (РМ-В10, РМ-В10м) давления — нет
Дополнительная погрешность вносимая разделителем
±0,5%
Дополнительная погрешность, вносимая разделителем, компенсируется настройкой манометра.
Варианты поставки
— без средства измерения
— в сборе со средством измерения
— в сборе со средством измерения и соеди¬ни¬тельным рукавом (длина 2; 2,5; 3, 3,5; 4; 4,5; 5 м)
