Коррозионностойкие (радиальные)

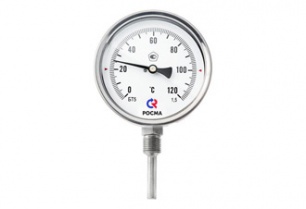

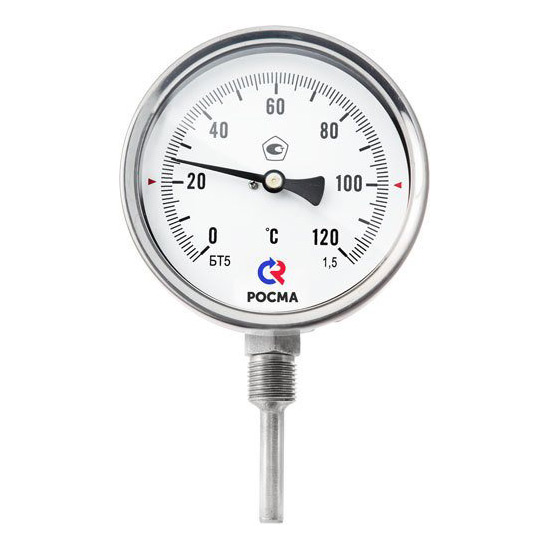

Тип БТ, серия 220. Коррозионностойкий термометр с радиальным присоединением предназначен для измерения температуры агрессивных жидкостей и газов. Принцип действия термометров БТ основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. Биметаллическая пружина изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один конец пружины закреплен внутри штока, а к другому присоединяется ось стрелки.
Корпус и шток коррозионностойкого термометра изготовлены из нержавеющей стали. Возможна комплектация термометра гильзой из нержавеющей стали.
Область применения: химическая промышленность, нефтехимическая промышленность, машиностроение.
- Производитель Росма
- Диаметр корпуса 100 (150 мм - под заказ)
- Класс точности 1,5 (1,0 - под заказ)
- Рабочая температура Окружающая среда:
−40…+60 °C (длина погружной части 64 мм)
−60…+60 °C (длина погружной части 100 мм и более) - Корпус IP54 (IP65 под заказ), нержавеющая сталь 08Х18Н10
- Кольцо Нержавеющая сталь 08Х18Н10, байонетное
- Чувствительный элемент Биметаллическая спираль
- Циферблат Алюминий, шкала черная на белом фоне
- Стекло Минеральное
- Присоединение Радиальное
- Резьба присоединения на штоке — G½ (под заказ М20х1,5)
- Межповерочный интервал 3 года — при диапазоне измерений +20…+100 °С, +20…+140 °С; 2 года — для всех остальных диапазонов
- Техническая документация ТУ 4211-001-4719015564-2008
- Рабочее давление на штоке: 10 МПа
на гильзе из нержавеющей стали: 25 МПа (под заказ) - Диапазоны показаний температур −30…+70 °С 0…+60 °С
0…+120 °С 0…+160 °С
0…+200 °С 0…+250 °С
0…+350 °С 0…+450 °С
- Длина погружной части, мм 64, 100, 150, 200, 250, 300 мм (возможно изготовление погружной части длиной до 1000 мм)
- Шток Нержавеющая сталь 08Х18Н10
Комплекстность
Без гильзы (возможна комплектация термометра гильзой из нержавеющей стали 08Х18Н10)
